Виброшумоизоляция Пенотерм НПП ЛЭ для стяжки пола

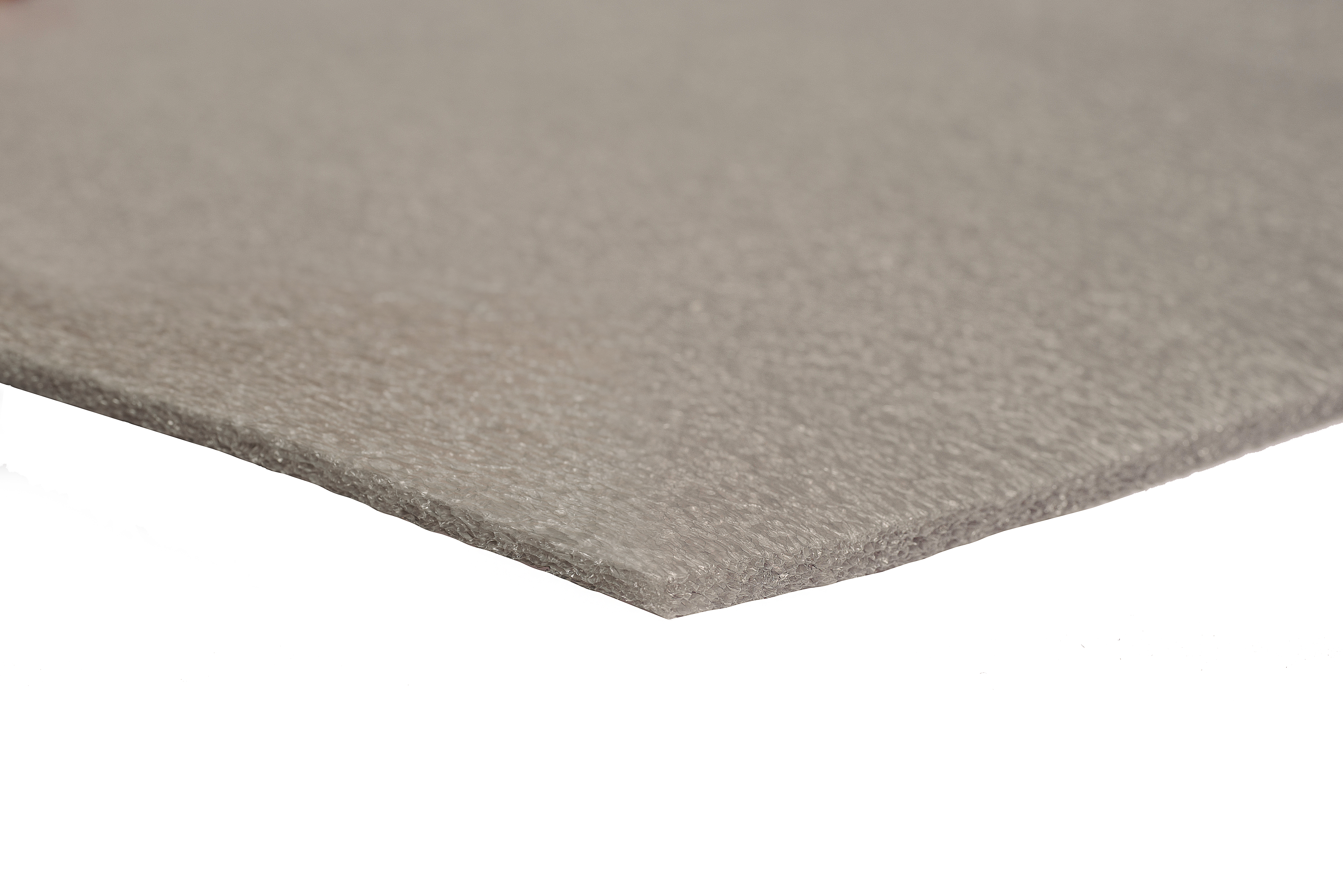

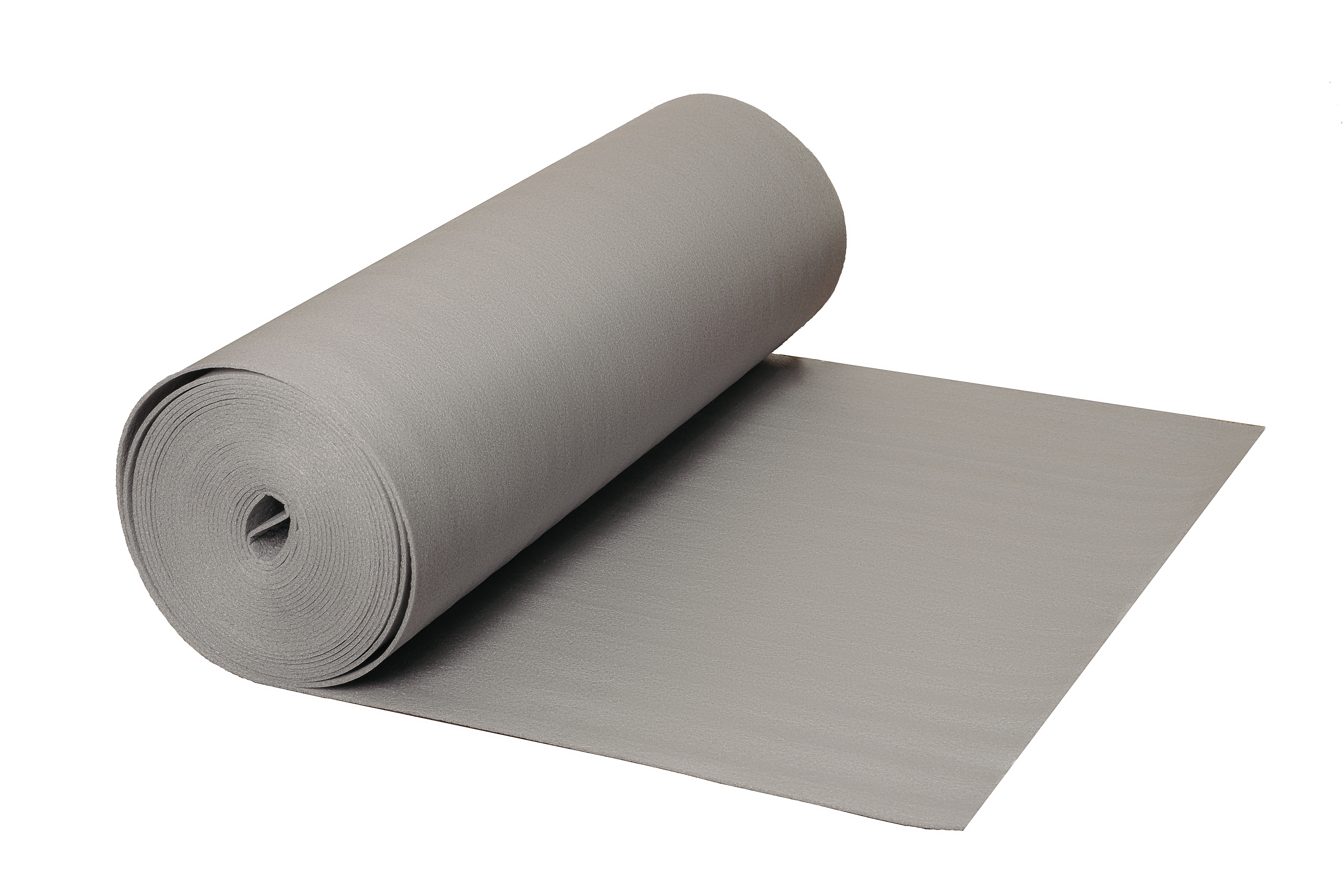

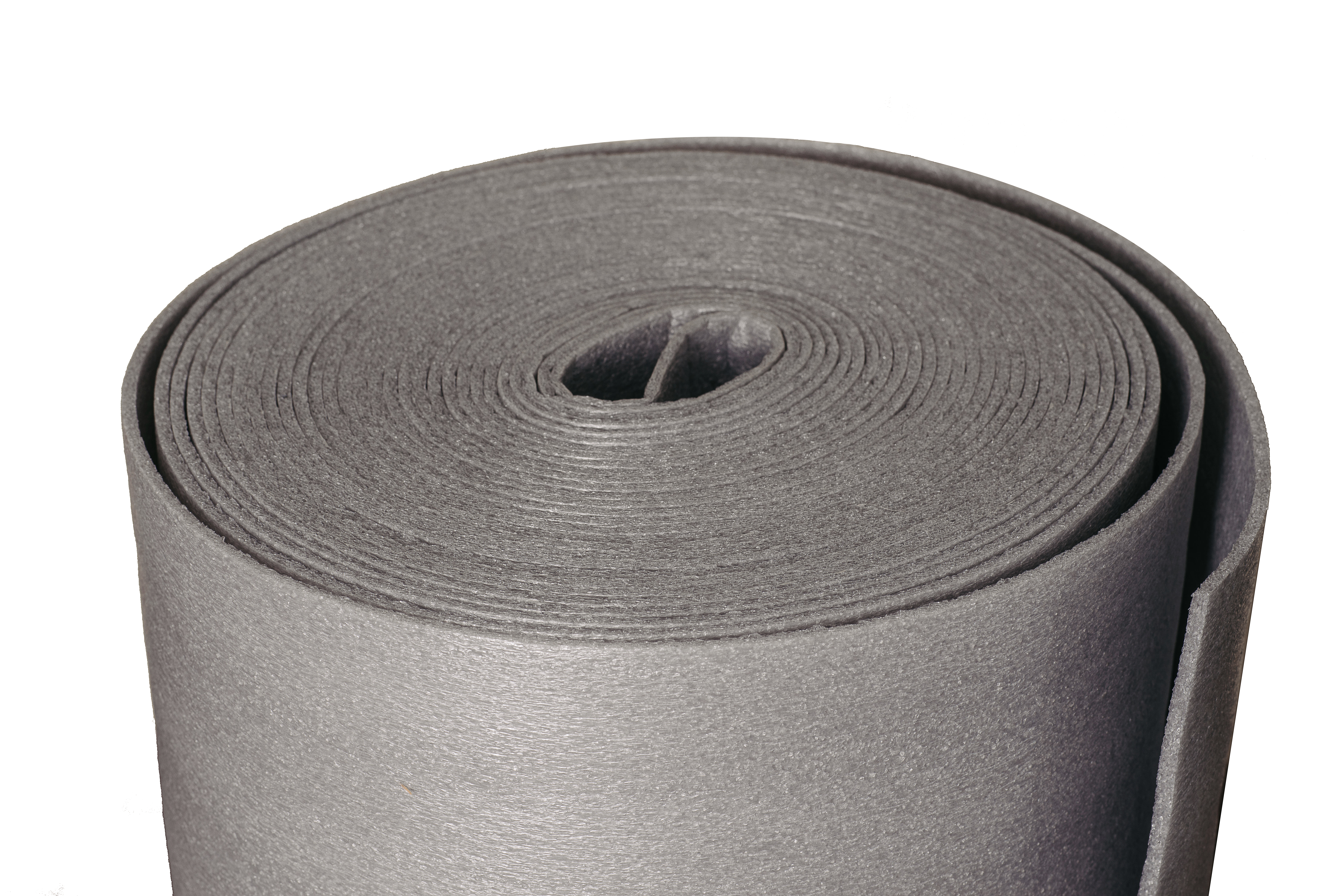

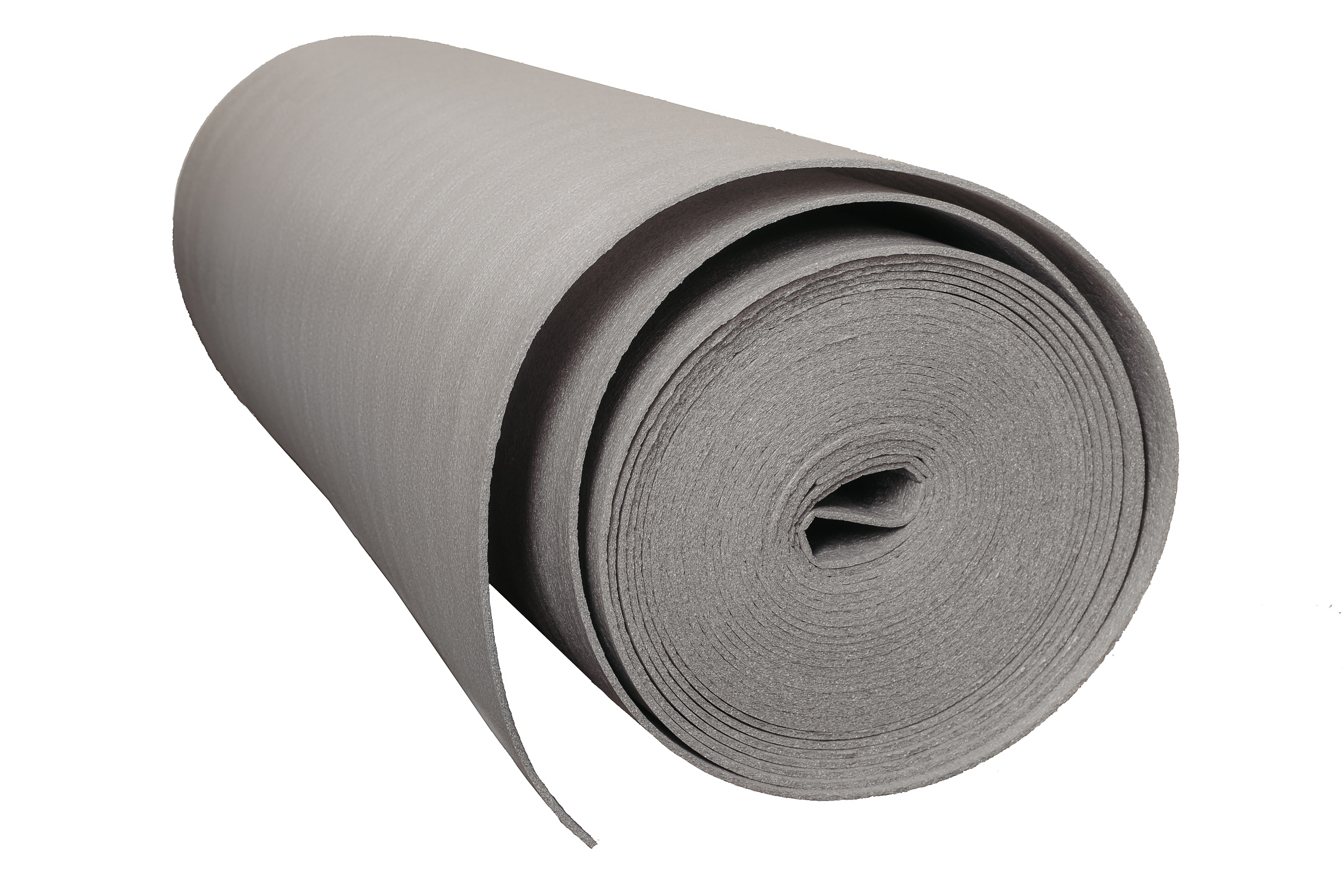

Материал изготовлен экструзионным методом из вспененного полипропилена с добавлением вспенивателя, антипиренов, пластифицирующих и стабилизирующих добавок. Материал используется в качестве вибродемпфирующей прокладки в конструкциях «плавающих полов» для улучшения изоляции ударного и воздушного шума. Материал имеет гибкий скелет, в его порах содержится воздух, который «гасит» энергию удара и вибрации, снижая уровень ударного и воздушного шума.

Изготовлен в соответствии с ТУ 22.21.41-003-82799613-2017, ГОСТ Р 56729-2015

Область применения

• виброшумоизоляция межэтажных перекрытий в жилых, промышленных и коммерческих зданиях.

Виброшумоизоляционный материал Penoterm (Э) - экструзионный материал из вспененного полипропилена с введением специальных инновационных добавок, обеспечивающих ему повышенную плотность.

Виброшумоизоляционный материал Penoterm (К) - экструзионный вспененный полимер, композит полипропилена и полиэтилена. Сочетание полипропилена и полиэтилена придает материалу повышенную эластичность и уменьшает волнообразование.

Технические характеристики

Параметр		Значение
Прочность на сжатие при линейной деформации, кПА	10%	20
	25%	58
	50%	183
Диапазон рабочих температур, °С		от -40 до +150
Коэффициент теплопроводности, Вт/м∙°C		0,034 при 25°С
Коэффициент паропроницаемости, мг/м²∙ч∙Па		0,001
Водопоглощение (96 ч), по объему, %, менее		1
Линейная температура усадка в течение двух суток, %	t = 70 °С	-
	t = 100 °С	1,06
	t = 140 °С	3,00
Пожарные характеристики		Г4; В2; Д3; Т2
Предел огнестойкости материала Пенотерм НПП-ЛЭ 6 мм в составе железобетонной плиты перекрытия толщиной 150 мм и полусухой цементной стяжки толщиной 40 мм		REI 60

*монтаж материала осуществляется при температуре не ниже -10°С

Динамические характеристики виброшумоизоляционного материала Penoterm (Э)

Толщина, ММ	Динамический модуль упругости (Е∂)  и относительное сжатие (Е) материала при нагрузке на него, Па				Индекс улучшения изоляции ударного шума,ΔL, ∂Б
	2000		5000
	Ед, МПа	ε	Ед,  МПа	ε
5	0,16	0,034	0,25	0,059	22
6	0,18	0,030	0,28	0,057	24
8	0,21	0,027	0,32	0,054	28
10	0,24	0,024	0,39	0,051	29

Динамические характеристики виброшумоизоляционного материала Penoterm (К)

Толщина, ММ	Динамический модуль упругости (Е∂)  и относительное сжатие (Е) материала при нагрузке на него, Па				Индекс улучшения изоляции ударного шума,ΔL, ∂Б
	2000		5000
	Ед, МПа	ε	Ед,  МПа	ε
6	0,11	0,029	0,15	0,056	23
8	0,12	0,027	0,31	0,053	26
10	0,14	0,024	0,20	0,051	28

Примечание: Индекс улучшения изоляции ударного шума ΔLnw «плавающими» стяжками с поверхностью 100 кг/м2, уложенными по звукоизоляционным прокладкам из вспененного пропилена марки Penoterm

Типоразмеры виброшумоизоляционного материала Penoterm (Э)

Толщина, мм	Ширина, мм	Длина, м	Площадь, м
5	1,3	20/50	26/65
6	1,3	20/50	26/65
8	1,3	50	65
10	1,3	50	65

Типоразмеры виброшумоизоляционного материала Penoterm (К)

Толщина, мм	Ширина, мм	Длина, м	Площадь, м
6	1,3	50	65
8	1,3	50	65
10	1,3	30	39
20	1,05	15	15,75

Монтаж

• монтаж материала осуществляется при температуре не ниже -10°С

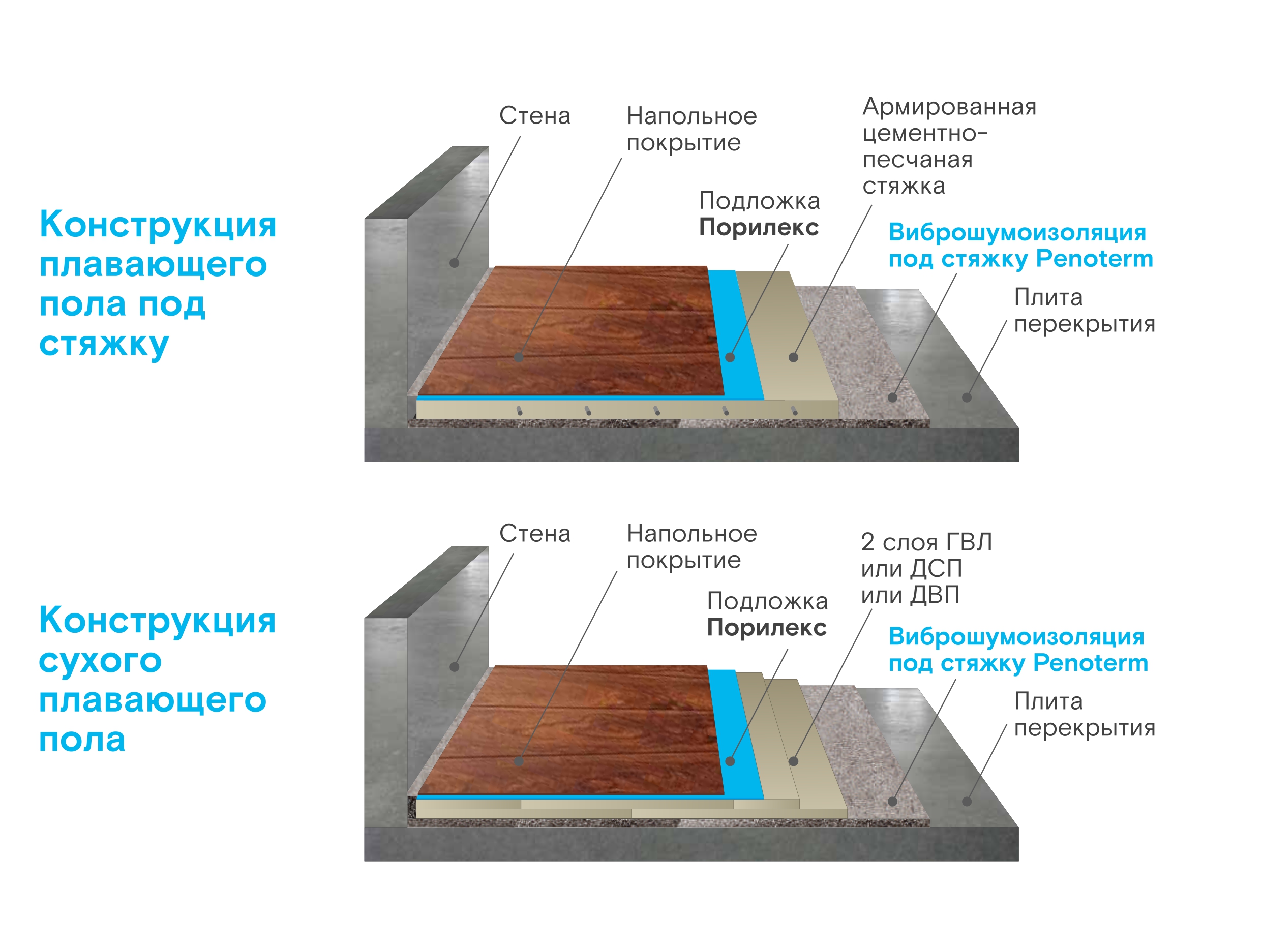

• После проведения подготовительных работ материал Penoterm укладывается по всей поверхности плиты перекрытия. Необходимо предотвратить возникновение звуковых мостиков путем отсечки «плавающего» пола от стен, трубопроводов, цоколей и других элементов. Для этих целей необходимо применить демпферную ленту Пенотерм, шириной выше планируемого уровня стяжки на 20-50 мм, путем напуска демпферной ленты на стены, трубопроводы отопления и т.д.
• Укладка материала производится «стык в стык». Стыки могут проклеиваться скотчем или другими клеящимися материалами. В помещениях с повышенными требованиями к гидроизоляции стыки проклеиваются водозащитной армированной клейкой лентой.
• Если раствор не содержит специальных упрочняющих добавок, необходимо использовать металлическую армирующую сетку с ячейкой не более 150х150 мм.
• Перед укладкой цементно-песчаной смеси монтируются направляющие (маяки) для выравнивания поверхности пола. Раствор равномерно распределяется по необходимой площади, исходя из расчетной толщины стяжки.
• После высыхания раствора стяжки обрезаем излишнюю ленту Penoterm по стенам, цоколям, трубопроводам и по верху стяжки.
• В первые семь суток твердения нужно тщательно соблюдать все правила ухода за поверхностью стяжки: необходимо предохранять от высыхания, особенно в летний период. В условиях низких температур рекомендуем использовать Порилекс Бетон-Ргоtесt «Защита бетона от промерзания». После семи суток твердения в нормальных температурно-влажностных условиях раствор набирает достаточную прочность. После этого можно производить дальнейшие строительно-монтажные работы.
